柴油机起动系统主要有蓄电池、起动电机、充电发电机及一些附件电线等组成。

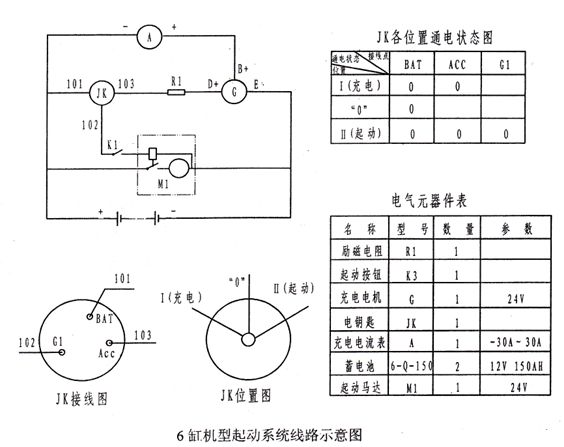

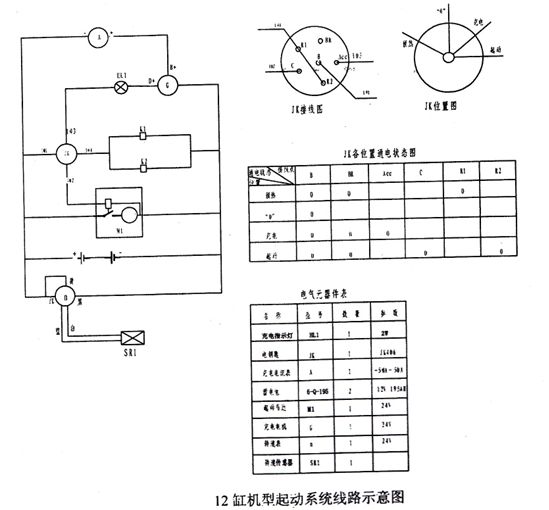

  底下是两者总体的开启模式路线图：

   在工做中，要会随时要留意蓄手机动力電池的电流电阻和电解法法液的百分比，电解法法液的百分比应1.28～1.29（大气环境水温15℃），普遍不不高于1.27，合适时候报告下，柴油车密度机的续航来发电机器保证质量蓄手机动力電池保持存充实电的情形，但存唯一性时候报告下，如柴油车密度机停了太长时间段各种不同，也许显现蓄手机动力電池电流电阻过高想象，这个时候理应用另外电原给蓄手机动力電池续航。

   老是查看再启动直流无刷电机锁固件的相互连接能否粘紧，电缆排斥能否密不可分，并解决积污，涂以极少量润滑剂脂，尽可能的防止发动机组升温生绣，老是查看电缆耐压有否坏掉，整存整取拆去除尘带，查看整流子表层能否亮泽，炭刷在架内是甭有卡住干涉现象，炭刷扭簧工作压力能否常规，并解决积尘，若感觉炭刷变形过大，整流子表层烧毛特别严重和其他报警，应拆出来保养。

  充电发电机由三角橡胶带传动，使用中应定期检查三角橡胶带的张紧力，以保证正常充电。硅整流发电机必须和蓄电池配合使用，线路连接按要求进行，接线应正确牢靠，正负极切不可接错或接反，不然将损坏发电机。硅整流发电机的前后端盖上装有滚珠轴承，轴承的润滑采用复合钙基润滑脂，润滑脂存使用约lOOOh后需更换一次，更换时填充量要适当，后盖轴承内润滑油不宜过多，过多容易溢出溅在滑环上造成接触不良，影响充电发电机的性能。硅整流发电机的结构比较简荜，不须特别维护，平时只需用皮老虎或压缩空气吹去电机中的灰尘，保持通风道畅通，观察炭刷与滑环接触情况，检查炭刷磨损和各紧固件的紧固情况。
