本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油密度风能发无刷电制冷机组配电设备箱的能力： 1、恰当的划分电力。 2、简单对电路原理的关合使用。 3、有较高的平安隔离层级，能直观性 的界面显示电路板的导通的情形。

项目名称：656KW柴油机发电厂超临界锅炉单机配电箱主要元件明细清单
配电装置箱核心组件通知单
编号	种类	技术参数型号技术参数	公司	数目	生产厂家
1	塑壳空气开关	NXM-1250S/3300 1250A	台	1	正泰
2	电站空气能操纵器	HGM6110	只	1	众智
3	来发伺服电机发动机转速控住器	C2002	只	1	孚创
4	直流电开关电源功能模块	DC24V	只	1	众智
5	小规模当中继家用电器	HH54P    DC24V	只	2	正泰
6	中型中继家用电器	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	按钮	LA37-11X/2黑	只	1	国优
9	烧毁器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

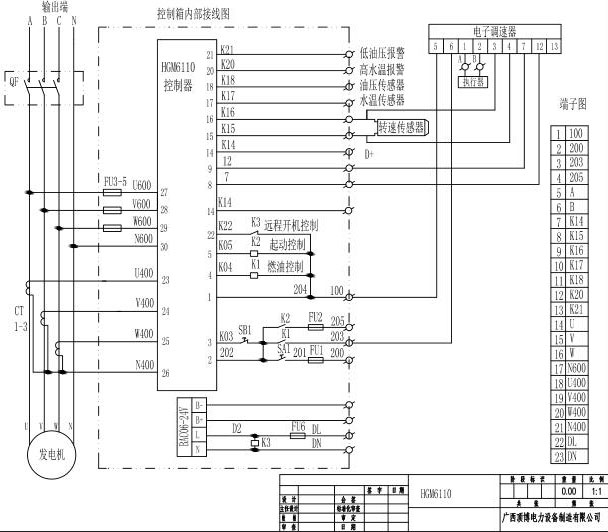

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.csdqyh.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
